Серверные шкафы ITK® by ZPAS – отличное решение для центров обработки данных
Современный шкаф для ЦОДа – это высокотехнологичное решение, учитывающее все особенности эксплуатации дата-центров сточки зрения обеспечения их бесперебойной работы.
Специалисты служб R&D одного из ведущих российских производителей и поставщиков телекоммуникационного оборудования IEK GROUP и известной европейской компании ZPAS разработали инновационный серверный шкаф ITK® by ZPAS . Он изготавливается на собственном предприятии IEK GROUP в г. Ясногорске Тульской области.
![](/data/2021/06/10/1237429769/итк1.png)
Выдержит полторы тонны оборудования!
Рынок центров обработки данных демонстрирует ежегодный рост, который обусловлен популярностью облачных сервисов хранения информации и потребностью в доступе к различным сервисам, работающим по клиент-серверной модели. Особое внимание при проектировании дата-центров уделяется энергоэффективности, ведь высокая концентрация различного активного оборудования неизбежно приводит к нагреву воздуха внутри ИТ-шкафов.
Как поддерживать оптимальную температуру в шкафах? В первую очередь необходимо правильно разместить оборудование. При этом нужно учесть особенности кондиционирования машинного зала и наличие кабельных трасс, препятствующих правильным теплообменным процессам внутри ИТ-конструктива. Из всего вышесказанного можно сделать вывод, что серверный шкаф является одним из ключевых элементов сетевой инфраструктуры ЦОДа.
Система серверных шкафов ITK® by ZPAS – это новый уровень качества и возможность оптимальных решений при размещении оборудования в ЦОДах. Масштабируемость и многофункциональность системы, а также простота адаптации достигаются благодаря широкому ассортименту дополнительного оборудования и возможности конфигурировать пространство шкафа.
![](/data/2021/06/10/1237429775/итк2.png)
В основе серверного шкафа ITK® by ZPAS – прочный разборный каркас из запатентованной системы стальных замкнутых профилей. Такая конструкция обеспечивает, в частности, удобство хранения и доставки изделия на объект. Допустимая статическая нагрузка: 1360 кг – для шкафа, установленного на ножки; 1500 кг – для шкафа, установленного непосредственно на основание.
Шкафы ITK® by ZPAS имеют ширину 600 и 800 мм и глубину до 1200 мм, что позволяет разместить внутри конструктива любые современные ИТ-системы.
Важные детали для удобной эксплуатации
Многофункциональность серверного шкафа ITK® by ZPAS обеспечивается за счет плавной и удобной регулировки 19-дюймовых монтажных профилей, которая осуществляется без применения дополнительного инструмента. Профили перемещаются по глубине по специальным направляющим, имеющим линейку для точного позиционирования.
![](/data/2021/06/10/1237429773/итк3.png)
Простая установка оборудования достигается благодаря легкочитаемой юнитовой (U) разметке на профилях. В серверных шкафах шириной 800 мм можно изменить монтажную ширину с 19 на 21 дюйм без использования дополнительных элементов. Для удобства выполнения монтажных работ и установки оборудования двери имеют угол открытия до 270 градусов с возможностью изменения направления открытия.
Боковые панели для шкафов ITK® by ZPAS поставляются отдельно и имеют двухсекционную конструкцию, облегчающую их установку и демонтаж. Эти панели представлены в двух исполнениях – А и В. Исполнение А – плоские панели, обеспечивающие минимальные внешние габариты серверного шкафа. Исполнения В – глубокие панели, которые применяются в случае установки различного оборудования на боковые направляющие в шкафы шириной 600 мм.
Панели снабжены высококачественными подпружиненными пластиковыми защелками, надежно фиксирующими их на изделии. Для того чтобы на любом этапе эксплуатации ЦОДа можно было расположить серверные шкафы в ряд, предусмотрена возможность установки панелей-перегородок, не требующая разборки ряда.
Возможны варианты
![]() |

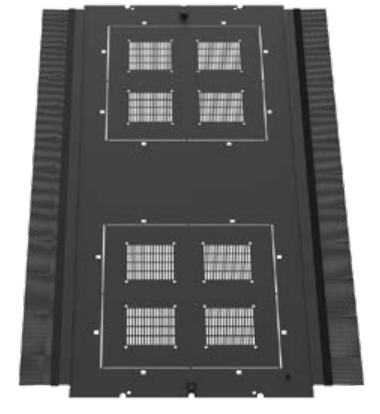

Верхняя панель и щеточные кабельные вводы ITK® by ZPAS |
Конструкция шкафа ITK® by ZPAS позволяет устанавливать дополнительные аксессуары не только в монтажные профили, но и в боковые направляющие, а специализированные Z-Unit профили обеспечивают установку как стандартного 19-дюймового оборудования, так и щеточных вводов.
Верхняя панель шкафа монтируется без использования инструментов. Выламываемые по всей глубине заглушки в верхней панели шкафа можно заменить на щеточные вводы, что обеспечивает ввод большого количества кабелей (до 4 тыс. линий симметричных кабелей U/UTP категории 6А). Причем верхнюю панель можно демонтировать, даже если кабели уже проложены.
Организация кабельных трасс внутри шкафа обеспечивается системой кабельных органайзеров ITK® by ZPAS, включающей как горизонтальные, так и вертикальные элементы с крышками. Вертикальные блоки распределения электропитания (PDU) крепятся на специальные кронштейны.
Все окрашенные элементы конструкции шкафа и дополнительное оборудование укомплектованы контактами и проводами заземления.
Для обеспечения безопасности и ограничения доступа к оборудованию серверные шкафы ITK® by ZPAS оснащены высоконадежной системой запирания дверей с пятиточечной фиксацией (трехточечной для двухстворчатых дверей). Предусмотрена возможность организации системы контроля и управления доступом с размещением метки-считывателя непосредственно в ручке шкафа.
![](/data/2021/06/10/1237429811/итк5.png)
Двери серверных шкафов ITK® by ZPAS имеют оптимальную степень перфорации 80%, что в площади двери составляет 86%. Это позволяет выполнить требования ЦОД по энергоэффективности и рациональной организации воздушных потоков. Еще одним решением для повышения эффективности системы кондиционирования ЦОД является специально разработанная система изолированного холодного и горячего коридора ITK® by ZPAS. Система состоит из раздвигающихся дверей с панелями, глухого торцевого элемента и элементов крыши.
Серверные шкафы ITK® by ZPAS – современное решение для размещения оборудования в центрах обработки данных. Инновационные конструктивные особенности шкафа позволяют минимизировать время на монтаж и обслуживание сетевой инфраструктуры ЦОД, обеспечить оптимальный воздухообмен. И в конечном счете – сократить затраты на охлаждение оборудования.
![]() |
