С. А. СОКОЛОВ  01 февраля 2005

Новый метод оценки подверженности линий связи ударам молнии и расчета грозозащиты

Действующее с 01.01.1975 «Руководство по защите подземных кабелей связи от ударов молнии» содержит графики вероятного числа повреждений кабеля, по которым, зная удельное сопротивление грунта, интенсивность грозодеятельности, характеристики кабеля и некоторые параметры окружающей обстановки, можно определить ожидаемое количество повреждений кабеля молнией и рассчитать требуемый уровень защиты. Аналогичная методика принята и в соответствующем документе МККТТ (с 1993 г. это сектор телекоммуникаций Международного союза электросвязи – МСЭ-Т) по грозозащите кабелей связи. Она весьма трудоемкая, так как требует учета большого числа факторов, касающихся строения земли и кабеля. Некоторые из них определяются с невысокой точностью, а то и вовсе приблизительно, что снижает ценность полученного результата. Особенности территорий, где проложены кабели, также вносят существенные коррективы в методику расчета. На пример, в районах вечной мерзлоты грунт имеет четко выраженное двухслойное строение: оттаивающий деятельный слой, в котором протекают токи молнии, и вечномерзлый слой, где температура отрицательная, а электропроводимость ничтожная. Своя специфика и у областей с развитой инфраструктурой, где довольно много содержащих металл сооружений (различных трубопроводов, кабелей, металлических проводов и конструкций), экранирующих зданий и т. п.

Рекомендация К. 46 МСЭ-Т* учитывает многие из этих особенностей: она устанавливает алгоритм действий по защите линий связи, имеющих металлические симметричные жилы, от перенапряжений и сверхтоков, наводимых в линии при разрядах молнии. Порядок действий по защите, обусловленный подверженностью линий связи воздействию близких разрядов молнии, включает соединение кабельных оболочек и установку защитных устройств (ЗУ).Для облегчения расчетов эта рекомендация вводит новые, легко определяемые коэффициенты: коэффициент воздействия, коэффициент среды, коэффициент прокладки –и известные ранее коэффициенты экранирования кабеля с заземленной и незаземленной оболочкой. В Рекомендации К. 46 МСЭ-Т даны их упрощенные формулы.

Коэффициент воздействия Кх определяется уровнем грозодеятельности (количеством дней с грозой в году) и удельным сопротивлением грунта.

Коэффициент среды Кe равен нулю для области, не подверженной грозовым воздействиям, и единице – для области, подверженной грозовым воздействиям. Он рассчитывается с учетом типичных особенностей региона, которые могут быть классифицированы следующим образом:
  • городская территория с высокими строениями (свыше 6 этажей): Кe = 0;
  • городская территория со зданиями средней высоты (от 3 до 6 этажей): Кe =0, 1;
  • пригородная зона малоэтажной застройки (один-два этажа): Кe = 0, 5;
  • сельская местность без сооружений (плоская поверхность): Кe = 1, 0.
В случае, если область застроена не полностью, значение Кe должно быть скорректировано с помощью коэффициента застройки Ф, равного единице для области, полностью застроенной зданиями, и нулю – для области без сооружений. Например, для типичной старой пригородной области, где большая часть земли занята домами, коэффициент среды Кe = 0, 5. Однако, если это новый пригород, где половина территории еще не застроена (т. е. Ф =0, 5), коэффициент Кe = 0, 75.

Таким образом, при проектировании и строительстве линий связи на основании рекомендации К. 46 МСЭ-Т городские районы следует считать зонами, не подверженными грозовым воздействиям, а сельские – подверженными воздействию.

Коэффициент прокладки Кi позволяет учитывать уменьшение зависимости между разрядом молнии и коммуникационной линией при подземной прокладке по сравнению с воздушной установкой: для воздушной установки Кi = 1, для подземной линии Кi = 0, 5 (на основании МЭК 61663-2).

Коэффициент экранирования в общем случае является функцией сопротивления оболочки (экрана) кабеля постоянному току, а также конфигурации и значения сопротивления заземления, подключенного к оболочке. Полагая, что оболочка соединена с землей по крайней мере в двух точках, а сопротивление заземления – порядка десятков ом, коэффициент экранирования с запасом может быть принят Кse = 0, 5.

Для того чтобы рассчитать подверженность участка наведенным волнам от молнии и определить необходимость защиты, вводится понятие условной длины участка (секции). В качестве основной (опорной) секции принимается участок линии длиной 1 км, выполненной из неэкранированного кабеля (Кs = 1), который подвешен в воздухе (Кi =1). Среднее значение удельного сопротивления земли равно 400 Ом. м, уровень грозодеятельности – 50 дней с грозой в году (Кх = 1), кабель установлен в городской зоне (Кe=0, 1). Условная длина такой опорной секции равна ее реальной длине (1 км). В произвольном случае эта длина последовательно умножается на коэффициенты воздействия, среды и экранирования. Для одной и той же реальной длины условная длина может меняться, если изменяется подверженность кабеля наведению грозовых разрядов. Например, если воздушный кабель проложить под землей, его условная длина уменьшится вдвое. Иными словами, при прочих равных условиях подземный кабель имеет вдвое большую реальную длину по сравнению с воздушным при одном и том же уровне наведенных волн грозового происхождения. Если линия состоит из n кабельных секций с различными параметрами, условная длина вычисляется как сумма условных длин всех секций линии.

МЭК 61663-2 определяет, что установка ЗУ в опорной точке, муфте или разветвлении сокращает условную длину до величины, равной произведению условной длины и коэффициента защитного действия Кp защитного устройства. Для ЗУ, согласованного с электрической прочностью оборудования и установленного в соответствии с рекомендациями К. 27 и К. 31 МСЭ-Т, МЭК 61663-2 предлагает значение Кp= 0, 01. Рекомендация К. 46 полагает Кp = 0 как упрощенное приближение к критерию МЭК 61663-2, что приводит к тому же самому результату в большинстве практических случаев. Предельные значения величин, полученные при этом условии, основываются на МЭК 61663-2 и устанавливаются на основе технических и экономических аспектов. В зависимости от необходимого уровня надежности линий, стоимости ремонта и полевых работ оператор может установить эти пределы в соответствии с местными условиями.

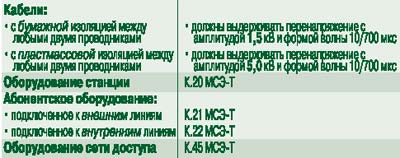

Для обеспечения адекватной защиты линий связи с использованием Рекомендации К. 46 МСЭ-Т кабели и оборудование должны отвечать определенным критериям и удовлетворять импульсным испытаниям в соответствии с другими рекомендациями серии К:

Если оборудование или кабель не соответствует данным требованиям, следует использовать дополнительное защитное устройство, соответствующее Рекомендации К. 12 МСЭ-Т в случае газонаполненных разрядников или Рекомендации К. 28 МСЭ-Т, если ЗУ полупроводниковые.

Минимальное напряжение пробоя ЗУ на постоянном токе должно быть больше, чем максимальное ожидаемое рабочее напряжение линии, как по отношению к земле, так и между оконечными клеммами (последнее в случае трехэлектродных устройств). В некоторых типах оборудования напряжение вызовов может добавляться к напряжению питания на постоянном токе. Вследствие возможных отклонений напряжения линии и/или наличия индуцированного напряжения промышленной частоты в линии резерв безопасности должен быть обеспечен между максимальным напряжением линии и минимальным напряжением пробоя ЗУ на постоянном токе.



Максимальное импульсное напряжение пробоя ЗУ требуется согласовать с уровнем сопротивляемости защищаемой линии.

Тексты рекомендаций МСЭ-Т на английском, французском и испанском языках можно найти в Интернете по адресу:www.itu.int/ITU-T.



* О защите линий и установок связи от внешних электромагнитных воздействий с использованием рекомендаций МСЭ-Т серии К см. также «ИКС» № 3’2004, с. 76–77.
